Trong phối cảnh, cần phải hiểu khái niệm mặt phẳng hình ảnh, đó là bề mặt hai chiều thực tế của giấy (hoặc vải vẽ) của bạn. Hình ảnh trên tờ giấy là hình ảnh mô tả những gì ta sẽ thấy đằng sau bề mặt của tờ giấy. Nếu bạn theo dõi khung cảnh bên ngoài cửa sổ, kính sẽ đại diện cho mặt phẳng hình ảnh.

Để học cách vẽ khối vuông theo phối cảnh ta cần phải hiểu một khái niệm khác cần hiểu là đường chân trời – là một đường có thể nhìn thấy bằng mắt 1 cách rõ ràng phân cách mặt đất và bầu trời.; nó cũng được gọi là eye level (mức mắt). Hãy tưởng tượng một mảnh bìa cứng có hình chữ nhật được cắt ra – một khung ngắm. Nếu bạn giữ khung ngắm ở ngang tầm mắt, đường chân trời sẽ ở giữa. Nếu bạn hạ thấp khung ngắm, đường chân trời sẽ di chuyển lên phía trên. Nếu bạn nâng khung ngắm, đường chân trời sẽ di chuyển xuống dưới cùng. Do đó, trong một bản vẽ, khi đường chân trời cao trên trang, trọng tâm của chúng ta là những thứ nằm dưới tầm mắt của chúng ta (chúng ta đang nhìn xuống). Khi đường chân trời thấp ở trên trang, trọng tâm của chúng ta là những thứ ở trên tầm mắt của chúng ta – trên đầu (chúng ta đang nhìn lên).

Cách vẽ khối vuông theo phối cảnh 1

Hãy tưởng tượng bạn đang nhìn vào một chiếc hộp. Nếu bạn có thể nhìn thấy đỉnh của hộp, nó nằm dưới tầm mắt của bạn, vì vậy đường chân trời nằm phía trên hộp. Nếu bạn có thể nhìn thấy mặt dưới của hộp, nó nằm trên tầm mắt của bạn, vì vậy đường chân trời nằm dưới hộp.

Và mặt phẳng hình ảnh là bề mặt thực tế mà hình ảnh được tạo ra. Hình ảnh dường như xuất hiện ở phía sau bề mặt. Để tạo ấn tượng khi nhìn xuống, đường chân trời được đặt cao trên trang. Để tạo ấn tượng khi nhìn lên, đường chân trời được đặt thấp trên trang.

Vẽ khối lập phương với phối cảnh 1 điểm.

Hai loại phối cảnh phổ biến và hữu ích nhất là phối cảnh một điểm và hai điểm. Trình diễn đơn giản nhất về phối cảnh một điểm là nhìn xuống một con đường thẳng. Chúng ta biết con đường có cùng chiều rộng trong suốt chiều dài của nó, và khi chúng ta nhìn về phía chân trời, con đường dường như ngày càng hẹp, cho đến khi nó giảm dần đến một điểm trên đường chân trời. Đây được gọi là điểm biến mất vì nó là nơi con đường dường như biến mất.

Cách vẽ khối vuông theo phối cảnh 2

Trên mặt đất, điểm biến mất luôn ở phía chân trời. Đặt một khối lập phương trong con đường này với các cạnh của khối lập phương song song với các mặt của con đường. Các đường mô tả các cạnh rút của khối lập phương sẽ hội tụ tại cùng một điểm biến mất mà đường thực hiện. Tất cả các đường song song lùi sẽ có chung một điểm biến mất.

Cách vẽ khối vuông theo phối cảnh

Bước 1: Bắt đầu với một hình vuông hoặc hình chữ nhật hoàn hảo (tất cả các góc đều là góc 90 °). Điều này đại diện cho phía song song với mặt phẳng hình ảnh

Bước 2: Để thiết lập đỉnh của khối lập phương, vẽ các đường từ các góc trên cùng của hình vuông đến một điểm phía sau khối lập phương trên đường chân trời.

Bước 3: Mặt sau của khối được thiết lập (tùy ý muốn) bằng cách tạo một đường thẳng song song với các đỉnh của mặt trước của khối; chiều rộng của đường này được xác định bởi các đường phối cảnh bạn đã vẽ từ các góc phía trước của khối lập phương. Các đường rút dần của đỉnh hiện được vẽ vào, nối mặt sau của khối lập phương với mặt trước.

Cách vẽ khối vuông theo phối cảnh 3

Bây giờ chúng ta đã thiết lập một khối lập phương khép kín trong phối cảnh một điểm, các đường nối dọc phía sau bây giờ được hạ xuống để đáp ứng tạo nên các đường cạnh bên cũng như mặt đáy của khối.

Video hướng dẫn vẽ khối lập phương phối cảnh 1 điểm tụ(nguồn youtube)

Ghi nhớ: Trong phối cảnh một điểm, chiều dọc và chiều ngang vuông góc với nhau trên các bề mặt song song với mặt phẳng hình ảnh.

Lưu ý: Chúng ta không thể nhìn xuyên qua đỉnh của khối lập phương, vì vậy ở bản vẽ thực tế, chúng ta sẽ không thấy các đường này gặp các góc trên cùng.

Phối cảnh hai điểm và khối lập phương

Phối cảnh hai điểm được sử dụng khi chỉ các cạnh dọc của khối lập phương song song với mặt phẳng hình ảnh. Điều này không giống như phối cảnh một điểm, trong đó toàn bộ các cạnh của khối lập phương song song với mặt phẳng hình ảnh.

Với một khối lập phương trong phối cảnh hai điểm, chỉ có các chiều dọc thực sự song song với nhau. Tất cả các đường khác sẽ xuất hiện để chỉ đến một trong hai điểm biến mất. Nếu khối lập phương là mức, các điểm biến mất sẽ ở phía chân trời. Tất cả các đường song song với nhau sẽ có cùng một điểm biến mất. Hai điểm phối cảnh được đặt càng xa, thì theo góc nhìn của bạn đối tượng dường như càng xa thêm.

Bước 1: Vẽ 1 cạnh dọc gần với mặt phẳng hình ảnh, xác định 2 điểm biến mất trên đường chân trời.

Nút 1
Cách vẽ khối vuông theo phối cảnh 4

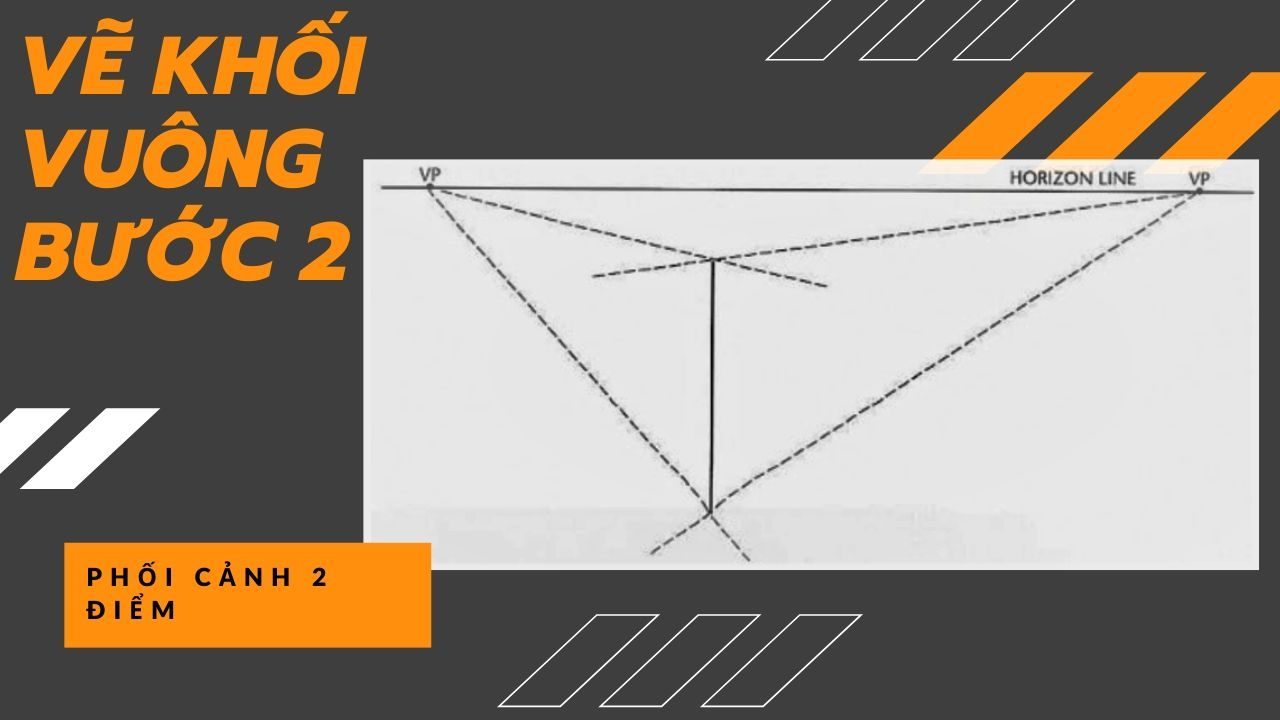

Bước 2: Vẽ các đường từ đỉnh và đáy của cạnh gần được vẽ đến điểm biến mất ở bên phải. điều này sẽ thiết lập các cạnh trên và dưới của bên phải của khối. Tương tự, vẽ các đường đến điểm biến mất bên trái.

Cách vẽ khối vuông theo phối cảnh 5

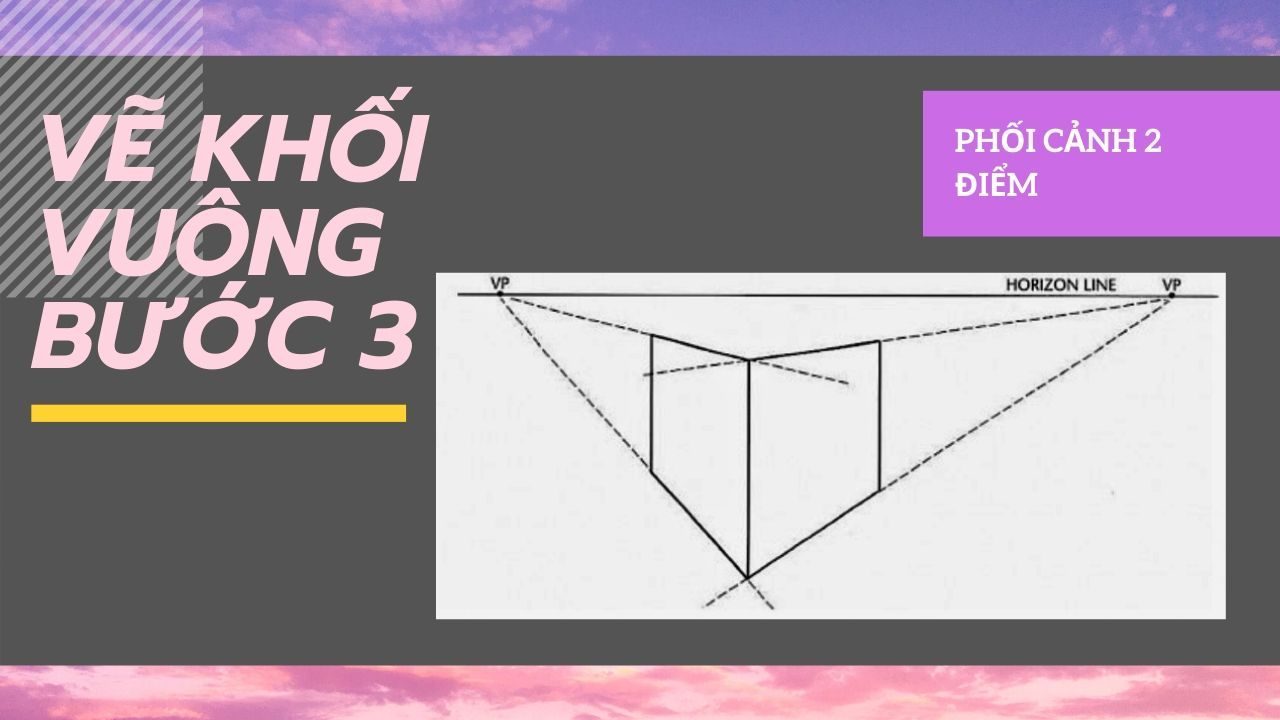

Bước 3: Vẽ các đường dọc(theo ý muốn) cho các góc phía sau của khối, các đường này nằm vừa vặn giữa các đường nối đã vẽ ở bước trên.Vẽ các cạnh trên và dưới

Cách vẽ khối vuông theo phối cảnh 6

Bước 4: Để tìm các cạnh sau của đỉnh khối, vẽ một đường thẳng từ góc sau bên trái đến điểm biến mất ở bên phải. Vẽ một đường khác từ góc sau bên phải đến điểm biến mất ở bên trái. Bây giờ chúng ta đã thiết lập một khối lập phương khép kín trong phối cảnh hai điểm

Cách vẽ khối vuông theo phối cảnh 7
Video hướng dẫn vẽ khối lập phương phối cảnh 2 điểm tụ(nguồn youtube)
Nút 1
Cách vẽ khối vuông theo phối cảnh 8
